Peralatan Pekerjaan Konstruksi Jalan


Hallo guys para civil engineering yang hebat - hebat, pada artikel kali ini saya mau cerita sedikit tentang alat - alat apa aja yang digunakan untuk pekerjaan konstruksi jalan pada salah satu proyek yang pernah saya ikuti, khususnya tipe jalanflexibel pavement atau yang sering kita kenal sebagai jalan dengan bahan ikat aspal ( beton aspal ) tapi kalau omongin beton aspal ke orang awam, pasti mereka tidak ngerti, dipikir beton dicampur aspal, hahaha...... seperti pengalaman saya sih 😋. jadi ketika berbicara tentang konstruksi jalan, perhatikan juga lawan bicara anda ya guys !!
Oke langsung aja saya mau jelaskan nih pada saat pembangunan suatu proyek, selain diperlukan bahan bangunan berkualitas tinggi dibutuhkan juga adanya peralatan yang memadai, baik peralatan sederhana maupun alat berat yang diperlukan pada pelaksanaan proyek. Alat kerja ini diperlukan dapat memudahkan manusia. Penggunaan alat - alat tersebut dapat mendukung kelancaran dari pembangunan proyek tersebut dan meningkatkan efisiensi kerja dari para pekerjanya. Dalam menggunakan alat - alat kerja perlu ditinjau dari segi ekonomi apakah dalam pemakaian alat-alat kerja tersebut cukup menguntungkan jika dibandingkan dengan tenaga manusia.
Faktor - faktor yang mempengaruhi pemilihan jenis dan jumlah alat kerja antara lain:
a.         Kondisi di lapangan.
b.        Biaya, waktu, dan pekerja yang tersedia.
c.         Kemampuan dan kapasitas alat.
d.        Kemampuan dan ketrampilan pekerja.
e.         Luas, tinggi, dan volume pekerjaan.
f.         Macam dan jenis pekerjaan di lapangan.
Jenis-jenis alat kerja yang digunakan pada proyek konstruksi jalan  antara lain sebagai berikut:
5.2.1 Excavator
Excavator adalah alat yang digunakan untuk pekerjaan galian dan timbunan tanah. Excavator ini memiliki lengan (arm) yang dapat berputar, sehingga dapat lebih mudah untuk menggali tanah dengan kedalaman tertentu.
Pada proyek konstruksi jalan, Excavatordigunakan untuk menggali tanah dalam pekerjaan cut and fill lahan proyek, gambar excavator dapat dilihat pada Gambar 5.6.
excavator
Gambar 5.6.Excavator

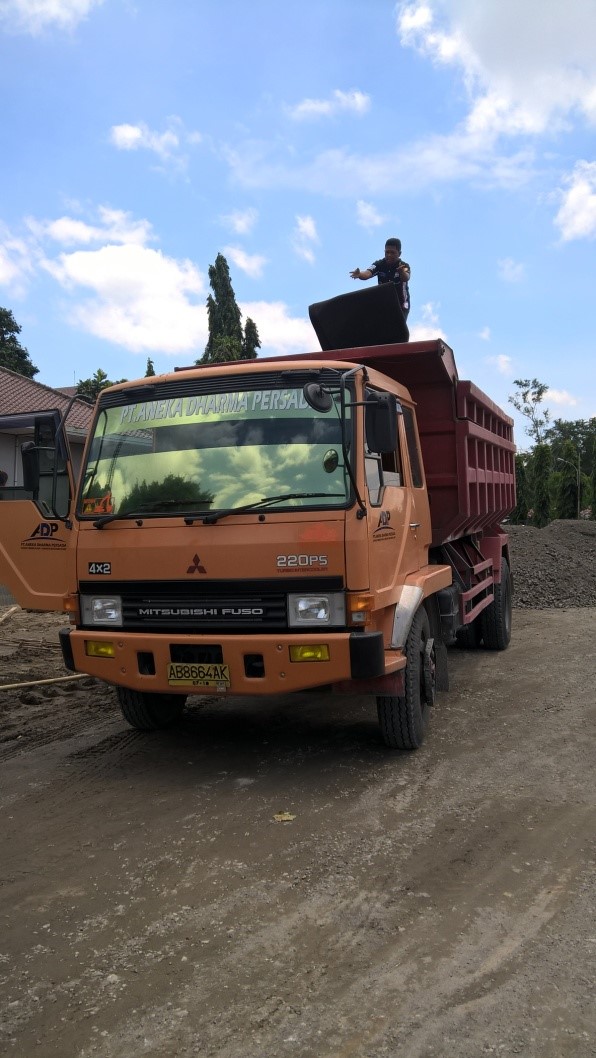

5.2.2 Dump Truck
Dump Truck adalah sebuah truk yang mempunyai bak material yang dapat di miringkan sehingga untuk menurunkan material hanya dengan memiringkan bak materialnya sehingga muatan akan dapat meluncur kebawah. Untuk memiringkan bak di gunakan oleh pompa hidrolik.
Pada proyek konstruksi jalan, Dump truk digunakan untuk mengangkut material seperti agregat pondasi kelas A, aspal, pasir dan material timbunan. Dump t ruc k yang di pakai dalam proyek ini adalah dump truck merk Mitsubishi Fuso 220PS kapasitas . Alat angkut dump truck ini di datangkan langsung dari kontraktor pelaksana. Gambar dump truck dapat dilihat pada Gambar 5.7 dump truck Mitsubishi Fuso 220PS
dump truk
Gambar 5.7. Dump truck


5.2.3 Water Tank Tru c k
Water tank truck digunakan untuk mengangkut air, yang digunakan untuk pekerjaan pemadatan lapis pondasi agregat kelas A, setelah penghamparan material selesai kemudian di padatkan dan di siram air menggunakan water tank. Water tank yang di gunakan proyek ini memiliki kapasitas sebesar 5000 liter.
Pada proyek ini, water tank di datangkan langsung dari kontraktor. Berikut adalah alat untuk menyiram yaitu water tank dapat di lihat pada Gambar 5.8.
Truk Air
Gambar 5.8.Water Tank Tru c k


5.2.4 Vibratory R oller
Vibratory roller adalah alat pemadat yang menggabungkan antar tekanan dan getaran. Vibratory roller mempunyai efisiensi pemadatan yang baik. Alat ini memungkinkan digunakan secara luas dalam tiap jenis pekerjaan pemadatan. Akibat sama efek ditimbulkan oleh vibratory roller adalah gaya dinamis terhadap tanah cenderung mengisi bagian-bagian kosong terdapat diantara butir-butirnya sehingga akibatnya tanah menjadi padat, dengan susunan yang lebih kompak.
Pada proyek ini, alat penggilas Vibratory roller yang digunakan adalah tipe HAMM 3410 dandi datangkan langsung dari kontraktor. Gambar alat berat Vibratory roller dapat di lihat pada Gambar 5.9 di bawah ini.
Alat pemadat-Vibratory roller
Gambar 5.9. Vibratory roller

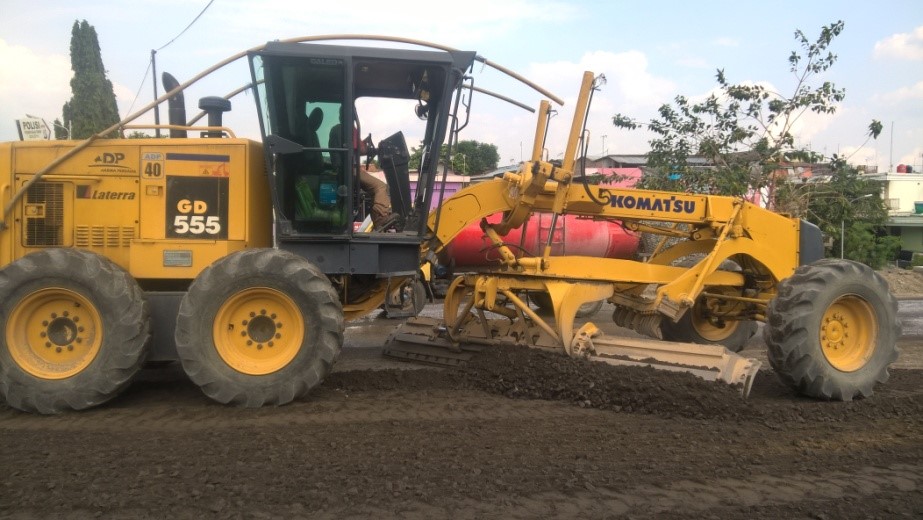

5.2.5 Motor Grader
Sebagai bagian dari alat berat,motor grader berfungsi sebagai alat perata atau penghampar yang biasanya digunakan untuk meratakan dan membentuk permukaan tanah. Selain itu, dimanfaatkan pula untuk mencampurkan dan menebarkan tanah dan campuran aspal.
Pada proyek inimotor graderyang digunakan adalah merk komatsu tipe GD 555 berjumlah 1 dan di pakai untuk menghamparkan material lapis pondasi agregat kelas A. Alat tersebut di datangkan langsung dari kontraktor pelaksana. Gambar alat berat motor grader dapat di lihat pada Gambar 5.10.


Motor Grader


Gambar 5.10. Motor Grader


5.2.6 Pneumatic Tire Roller
Untuk pneumatic tire roller, alat terdiri atas roda-roda ban karet yang dipompa (pneumatic) maka area pekerjaan juga perlu dibebaskan dari benda-benda tajam yang dapat merusak roda. Susunan dari roda muka dan roda belakang selang-seling sehingga bagian yang tidak tergilas oleh roda bagian muka maka akan digilas oleh roda bagian belakangnya. Alat ini baik sekali digunakan pada penggilasan bahan yang bergranular, juga baik digunakan pada penggilasan lapisan hot mix sebagai “penggilas antara”. Pada pekerjaan proyek ini, alat berat pneumatic roller ini di pakai merk SAKAI TS-200 dengan jumlah 2 unit yang langsung di datangkan dari kontaktor. Gambar alat pemadat pneumatic tire roller dapat di lihat pada gambar 5.11.


pneumatic tire Roller
Gambar 5.11.Pneumatic tire Roller

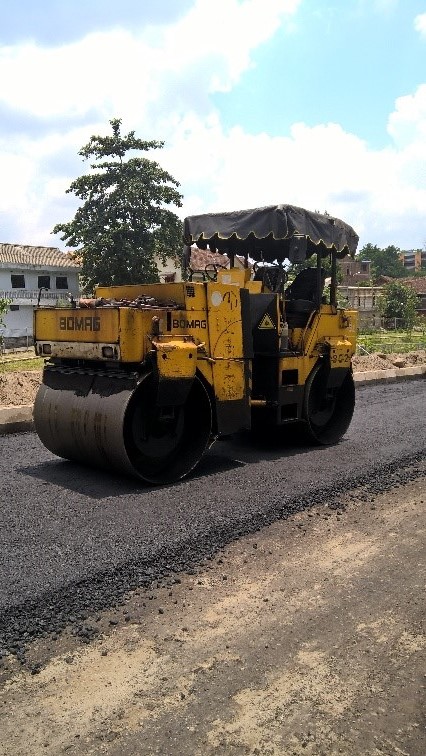

5.2.7 Tandem roller
Tandem roller adalah alat penggilas atau pemadat terdiri atas berporos 2 (two axle) dan berporos 3 (three axle tandem rollers). Penggunaan dari penggilas ini umumnya untuk mendapatkan permukaan yang agak halus, misalnya pada penggilasan aspal beton dan lain-lain. Tandem roller ini memberikan lintasan yang sama pada masing-masing rodanya, beratnya antara 8 - 14 ton, penambahan berat yang diakibatkan oleh pengisian zat cair (ballasting) berkisar antara 25% - 60% dari berat penggilas. Untuk mendapatkan penambahan kepadatan pada pekerjaan penggilasan biasanya digunakan three axle tandem roller. Sebaiknya tandem roller jangan digunakan untuk menggilas batu-batuan yang keras dan tajam karena akan merusak roda-roda penggilasnya. Pada proyek ini, alat penggilas tandem roller di datangkan langsung dari kontraktor. Gambar alat berat tandem roller dapat di lihat pada Gambar 5.12 di bawah ini.
Tandem Roller


Gambar 5.12. Tandem Roller


5.2.8 Asphalt finisher
Alat ini berfungsi untuk menghamparkan aspal olahan dari mesin pengolah aspal, serta meratakan lapisannya. Konstruksi Asphalt Finisher cukup besar sehingga membutuhkantraileruntuk mengangkut alat ini ke medan proyek.Asphalt Finishermemiliki roda yang berbentuk kelabang atau disebut dengan crawler track dengan hopper  yang tidak beralas. Sedangkan di bawah hopper tersebut terdapat pisau yang juga selebar hopper. Pada saat proses penghamparan, awalnya dimulai dengan memasukkan aspal kehopper. Kemudian aspal akan langsung turun ke permukaan dan disisir oleh pisau. Untuk mendapatkan tingkat kerataan yang diinginkan akan diatur oleh pisau tersebut.
Pada proyek ini, alat asphalt finisher yang digunakan merk NIGATA NFB6C dengan jumlah 1 unit. Alat tersebut di datangkan langsung dari kontraktor. Gambar asphalt finisher dapat di lihat pada Gambar 5.13.
Asphalt Finisher


Gambar 5.13. Asphalt Finisher


5.2.9   Alat-Alat konvensional
Alat-alat konvensional adalah peralatan sederhana yang digunakan untuk membantu pekerjaan yang dilakukan oleh para tukang. Alat-alat konvensional tersebut seperti sekop tangan, sapu lidi, garuk, traffic cone, kereta dorong dan lainnya. Gambar alat-alat konvensional dapat dilihat pada Gambar 5.14.
Alat-alat Konvensional


Gambar 5.14.Alat-alat Konvensional

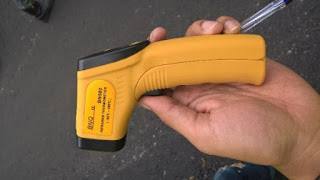

5.2.10   Termometer Iframerah
Termometer inframerah adalah alat untuk mendeteksi temperatur secara optik—selama objek diamati, radiasi energi sinar inframerah diukur, dan disajikan sebagai suhu. Alat ini menawarkan metode pengukuran suhu yang cepat dan akurat dengan objek dari kejauhan dan tanpa disentuh – situasi ideal di mana objek bergerak cepat, jauh letaknya, sangat panas, berada di lingkungan yang bahaya, dan/atau adanya kebutuhan menghindari kontaminasi objek (seperti makanan, alat medis, obat-obatan, produk atau test, dll.)
Pada proyek ini, alat termometer iframerah digunakan untuk mengukur suhu dari beton aspal yang di angkut oleh dump truck dan juga mengukur suhu dari beton aspal saat penghamparan beton aspal hotmix dengan menggunakan alat asphalt finisher.
Termometer inframerah


Gambar 5.15.Termometer inframerah


5.2.11 Aspal Distributor
Aspal distributor adalah truk yang dilengkapi dengan tangki aspal, pompa, dan batang penyemprot. Pada proyek ini, aspal distributor di datangkan langsung dari kontraktor. Bentuk aspal distributor diperlihatkan pada Gambar 5.16.
Aspal distributor


Gambar 5.16. Aspal distributor
5.2.12 Alat Core Drill
Core Drill adalah alat yang digunakan untuk menentukan/mengambil sample perkerasan dilapangan sehingga bisa diketahui tebal perkerasannya serta untuk mengetahui karakteristik campuran perkerasan.
Pada proyek ini, alat core drill di datangkan dari pihak kontraktor. Bentuk alat core drill dapat dilihat pada gambar 5.17.
 Core Drill test


Gambar 5.17. Alat Core Drill


5.2.13 Alat Sand cone
Alat Sand cone adalah alat yang digunakan untuk pemeriksaan kepadatan tanah di lapangan dengan menggunakan pasir Ottawa sebagai parameter kepadatan yang mempunyai sifat kering, bersih, keras, tidak memiliki bahan pengikat sehingga dapat mengalir bebas. Pada proyek ini, alat sand cone di datangkan langsung dari laboratorium milik kontraktor. Gambar alat sand cone dapat dilihat pada gambar 5.18.
Sand cone


Gambar 5.18. Alat Sand cone
5.2.14 Alat CBR
Alat CBR (California Bearing Ratio) adalah alat yang digunakan untuk menentukan tebal suatu bagian perkerasan. Alat CBR merupakan suatu perbandingan antara beban percobaan (test load) dengan beban standar (standart load) dan dinyatakan dalam presentase. Alat CBR Lapangan yang di gunakan pada proyek ini, di datangkan dari kontraktor.
Alat CBR


Gambar 5.19. Alat CBR


oke para master civil engineer, sekian sedikit penjelasan yang dapat saya bagikan buat kalian. semoga bermanfaat ya guys 😎👍 Tonton juga video pengerjaannya dibawah ini.
